26uuu欧美一级,青草伊伊AV激情,俺去也在线,美女被黑人猛烈进出高潮视频,蔡依林大尺度mv,久久综合亚洲色一区二区三区,又黄又硬免费视频,国产精品视频yjizz,狗配人视频大全,国产精品石村小月美女视频一区二区三区,16女下面流水不遮视频,,92精品国产自产在线观看,精品人妻无码专区中文字幕,中文在线А天堂,777成年免费视频,无人在线观看免费高清电视剧狂飙

物理氣相沉積法（Physical Vapor Deposition)，簡稱PVD。

PVD鍍膜涂層工藝一般區(qū)分為三種，分別是真空蒸發(fā)(Vacuum Evaporation)、濺射鍍膜(Sputtering)、離子鍍(Ion Plating)。

　　一、真空蒸發(fā)(Vacuum Evaporation)

　　金屬在真空中加熱時會變成氣體而蒸發(fā)，真空蒸發(fā)就是利用此原理。處理時多在10-5Torr以下的真空中進行，金屬及各種化合物都可當作被附著物質，其應用例有鏡片、反射鏡、塑膠零件等；但是以金屬表面硬化為目的的用途則很少，主要多用于裝飾性物件。

　　二、濺射鍍膜(Sputtering)

　　高能量的粒子撞擊靶材時靶中的分子或原子被撞擊出來的現(xiàn)象，此原理是以靶為陰極，以基板為陽極，在10-2Torr左右的Ar氣氛中加以高電壓時陰極附近的Ar氣離子化后變成Ar+，與陰極相撞擊，被Ar+離子所撞擊飛出的分子或原子撞上基板而堆積形成薄膜。

　　濺射應用范圍極廣，利用其薄膜的機能則是以耐磨耗性、耐蝕性、耐熱性抗靜電或裝飾性為目的，但是因附著力的問題少見于刀具的應用。適用于大宗連續(xù)性鍍膜，例如手機零件等。

　　三、離子鍍(Ion Plating)

　　PVD鍍膜涂層工藝中效果最好的為離子鍍膜方式；此方法是利用電弧撞擊靶材，使靶材原子被激發(fā)出來，與反應性氣體反應，形成化合物沉積于工件表面的一種技術。爐內運行至高真空后，通入惰性氣體，加偏壓造成氬離子(Ar+)，及帶負電的電子(e-)，帶正電的氬離子會撞向通入偏壓為負極的基板底材，來清潔工件表面；之后再通入反應氣體，在靶材和基板底材間產生電漿，進行鍍膜作業(yè)。此一方式成膜速度快、密著性較佳，多用于切削刀具鍍膜涂層處理。

　　大部分企業(yè)都采用最先進的陰極電弧法(cathode arc)進行鍍膜作業(yè)。與其他方式相比，此種方式擁有較多的離化率、均勻的附著性以及最佳的密度，大多被應用在金屬的硬質鍍膜上，特別是要求耐磨耗的物件。

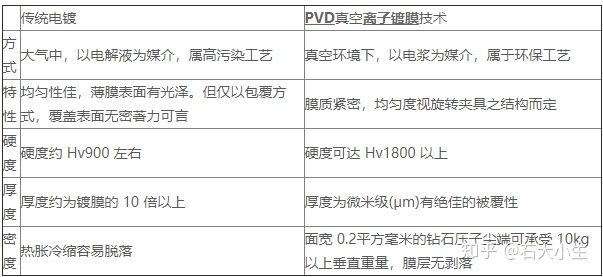

　　PVD真空離子鍍膜與傳統(tǒng)電鍍之間的不同

　　真空鍍膜厚度屬于微米級，1μm 相當于傳統(tǒng)電鍍一條的十分之一，因此經(jīng)過鍍膜作業(yè)以后，并不會影響工件的精度；傳統(tǒng)電鍍的批覆方式是以一種包覆的方式在外形成一層電鍍層，并無高度密著性可言。

PVD 真空離子鍍膜與電鍍方式之膜形差異

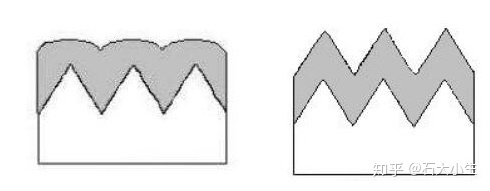

傳統(tǒng)電鍍工藝示意圖 PVD鍍膜涂層工藝示意圖

一般濕式鍍層所製作之鍍膜會在表面覆蓋成一個薄膜層 ，不論底材之原先形狀為何，表面所呈現(xiàn)出來的薄膜層都會趨于平坦。 PVD 鍍層會依底材形狀平均在上方形成一個鍍膜層，依底材高低形狀有所不同，經(jīng)鍍膜后的高低形狀也是依照原先底材之態(tài)樣。
